氣體流量係列
< >

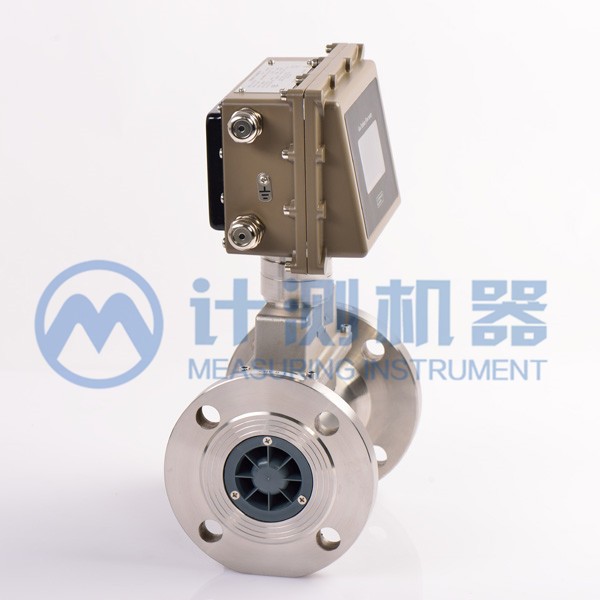

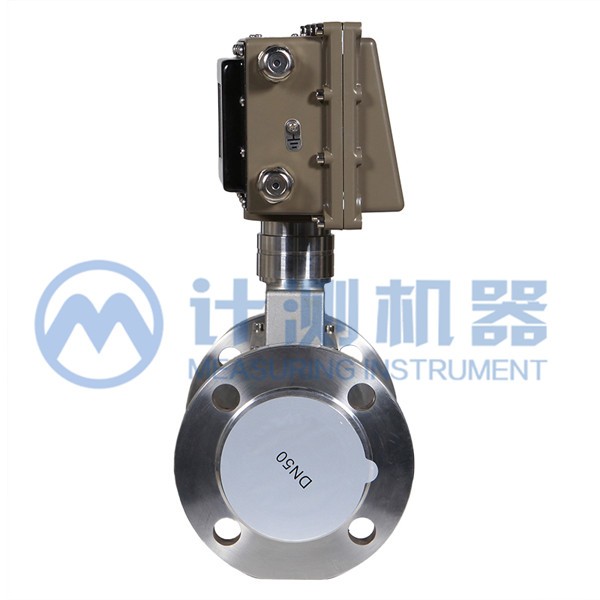

TBQ氣體渦輪流量計

  • 適用介質

    ●天然氣
    ●城市煤氣、LPG
    ●丙烷、丁烷
    ●空氣、氨氣
    ●氮氣和工業惰性氣體

  • 不適用介質

    油類液體

TBQ型為不帶機械計數器的氣體渦輪流量計，其工作原理是當氣體進入流量計時，首先經過特殊結構的整流器並加速，在流體的作用下，渦輪克服阻力矩和摩擦力矩開始轉動。
0411-39246555

產品詳情



TBQ型為不帶機械計數器的氣體渦輪流量計，其工作原理是當氣體進入流量計時，首先經過特殊結構的整流器並加速，在流體的作用下，渦輪克服阻力矩和摩擦力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，並通過旋轉的發訊盤上的磁體周期性地改變傳感器磁阻，從而傳感器輸出與流體成正比的脈衝信號；TBQ直接可以顯示工況流量，如選用溫度、壓力補償功能，可以將工況流量計換算成標準狀態下的流量，流量計采用功能強大的新型微處理器，運算精度高，性能可靠，微功耗，產品主要性能指標達到國際先進水平，是化工、電力、冶金、工業與民用鍋爐等燃氣和城市天然氣、燃氣調壓站計量及燃氣貿易計量的理想儀表。

產品特點：

準確度高，穩定性好，一般使用條件下五年內可免於加油。
精心設計的流道結構，避免了氣流在軸承間的流動，提高了渦輪流量計的介質適應性。
獨特的反推結構和密封結構設計，確保軸承長期可靠運行。
流量計表頭可以旋轉180°，安裝使用簡單方便。
設計有整流性能優良的整流器，前後直管段要求很低（前≥2DN，後≥1DN）。
主要性能指標達到國際先進水平，符合ISO9951標準。
采用微功耗高新技術，憑內外電源均（jun1）可工作，內電池可以連續工作五年以上。
通過RS485接口組成網絡通信係統，可方便實現自動化管理。


技術參數：

執行標準 封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003）
檢測技術 采用新型旋轉檢測技術，直接從渦輪取出高頻信號
儀表口徑 20、25、40、50、65、80、100、125、150、200、250、300
精度等級 ±1.5%、±1.0%、±0.75%（需特製）
量程比 1:10； 1:20； 1:30
直管段要求 前≥2DN，後≥1DN

儀表材質		 表體：304不鏽鋼
葉輪：優質鋁合金
轉換器：鑄鋁


使用條件		 介質溫度：-20C°~+80°C
環境溫度：-30C°~+65°C
相對濕度： 5%  ~   90%
大氣壓力： 86kpa  ~ 106kpa

工作電源 A.外電源：+24VDC±15%，適用於4~20mA輸出、脈衝輸出、RS485
B.內電源：1組3.6V10AH鋰電池，當電壓低於2.0時出現欠壓指示
整機功耗 A.外電源：≤1W
B.內電源：平均功耗≤1W，可以連續工作三年以上
儀表顯示 液晶顯示，瞬時流量，累計流量，帶溫壓補償的可顯示溫度和壓力
信號輸出功能 脈衝信號、4~20mA、控製信號
通訊輸出功能 RS485通訊
信號線接口 內螺紋M20×1.5
防爆等級 Exd = 2 \* ROMAN \* MERGEFORMAT IIBT6 或 Exia = 2 \* ROMAN \* MERGEFORMAT IICT6
防護等級 IP65

流量範圍：

公稱通徑
（mm）		 標準量程
(m3/h)		 擴展量程 (m3/h)
 		 常規耐壓等級(Mpa) 特製高壓等級(Mpa) 安裝方式
DN20 A 2.5-25 B 4-40 1.6 2.5/4.0 法蘭
DN25 A 2.5-25 B 4-40 1.6 2.5/4.0 法蘭（螺紋）
DN32 A 5-50 B 6-60 1.6 2.5/4.0 法蘭
DN40 A 5-50 B 6-60 1.6 2.5/4.0 法蘭（螺紋）
DN50 A 6-65 C 5-70 1.6 2.5/4.0 法蘭
B 10-100 D 8-100 法蘭
DN65 A 15-200 B 10-200 1.6 2.5/4.0 法蘭
DN80 A 13-250 C 10-160 1.6 2.5/4.0 法蘭
B 20-400 法蘭
DN100 A 20-400 C 13-250 1.6 2.5 法蘭
B 32-650 法蘭
DN125 A 25-700 B 20-800 1.6 2.5 法蘭
DN150 A 32-650 C 80-1600 1.6 2.5 法蘭
B 50-1000 法蘭
DN200 A 80-1600 C 50-1000 1.6   法蘭
B 130-2500   法蘭
DN250 A 130-2500 C 80-1600 1.6   法蘭
B 200-4000   法蘭
DN300 A 250-4000 B 130-2500 1.6   法蘭
C 320-6500   法蘭

選型編碼：TBQ - 口徑 - 流量 - 類型 - 壓力 - 精度

口徑 DN20 ~ DN300
流量 A （見上表） B （見上表） C（見上表） D（見上表）
儀表類型 1、+24V供電，脈衝輸出，無顯示 2、+24V供電，
4~20mA輸出，無顯示		 3、電池供電，無輸出，有顯示
4、+24V供電，4~20mA輸出，有顯示 5、+24V供電，4~20mA/RS485輸出，有顯示，帶補償 6、+24V供電，4~20mA/RS48輸出，有顯示，無補償 7、+24V供電，4~20mA輸出，有顯示，無補償
壓力 1.6 2.5 4.0
精度 1.0 1.5

選型舉例：TBQ - 100 - B -3- 0.8/1.6 - 1.5
解 釋：氣體渦輪流量計，口徑DN100, 流量32-650m3/h，電池供電，無輸出，現場顯示，氣體壓力0.8mpa,公稱壓力1.6mpa, 精度1.5級
