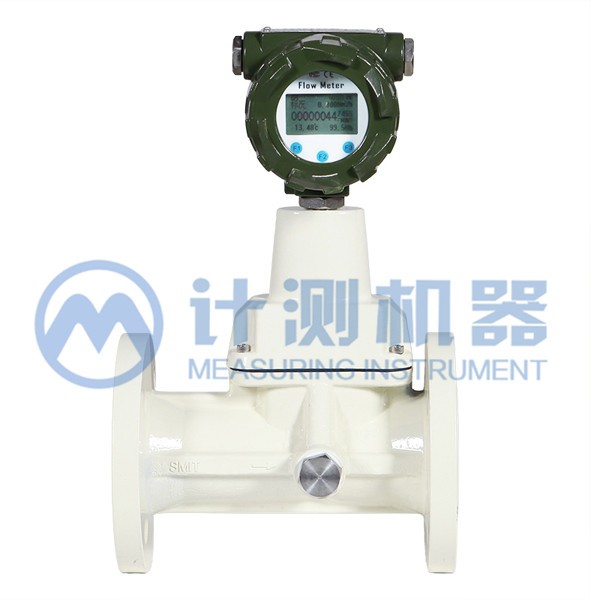

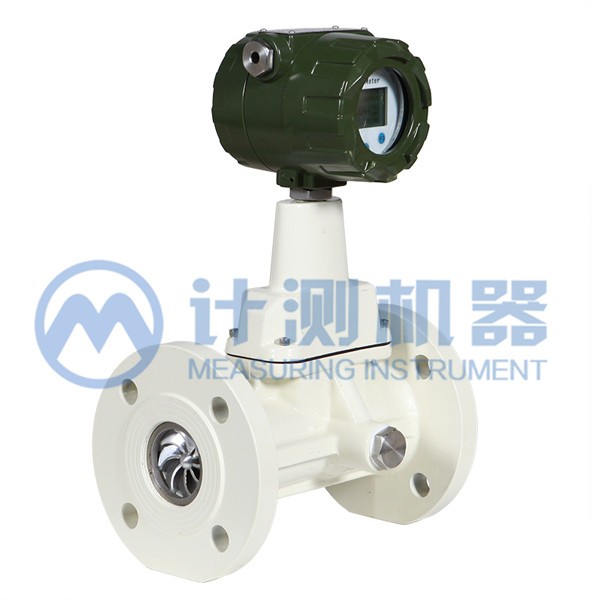

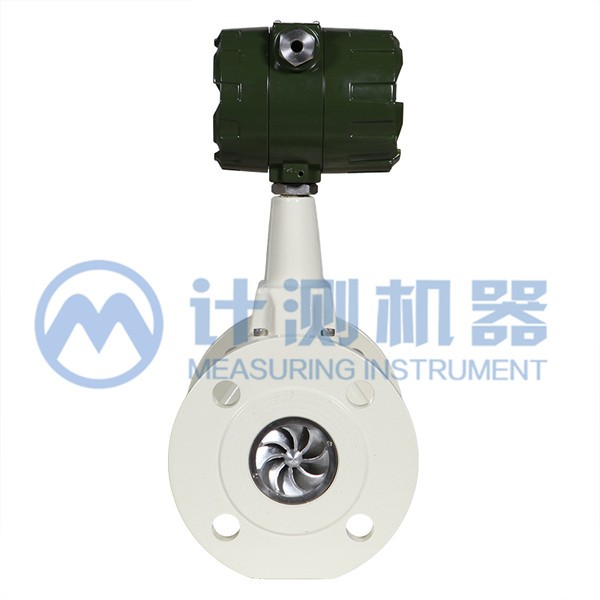

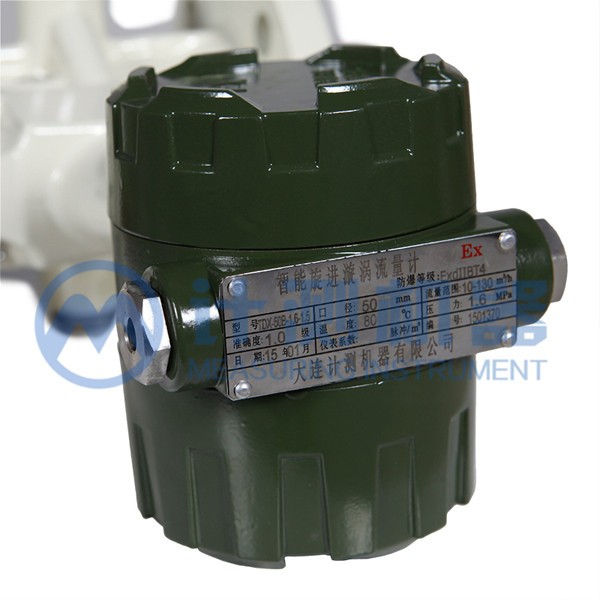

TBX智能旋進旋渦流量計的工作原理是當沿著軸向流動的流體進入流量傳感器入口時，漩渦發生體強迫流體進行旋轉運動，於是在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦流進入擴散段，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，並為線性。信號經前置放大器放大、濾波、整形轉換為流速成正比的脈衝信號，然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，然後在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）；是石油、化工、電力、冶金等行業用於氣體計量的理想儀表。
產品特點：
無機械可動部件，耐腐蝕，穩定可靠，長期運行無須特殊維護，對介質適應性好。
工藝安裝條件不苛刻，儀表上、下遊直管段可較孔板和渦街流量計大大縮短。
采用獨特的傳感器和電路處理技術，有效地解決了壓力波動和機械振動對流量計的影響。
采用微功耗高新技術，憑內外電源均可工作，內電池可以使用5年以上。
測量範圍較寬，可在孔板和渦街流量計無法涉足的小流量區域進行有效工作。
體積小、重量輕，離線維修和標定較為方便。
測量信號即可就地顯示，也可按需遠傳，表頭可以360°旋轉。
大屏幕LCD顯示標準體積流量、總量、溫度、壓力和電池容量，清晰直觀，讀數方便。
技術參數：
| 管道口徑 |
15、20、25、32、40、50、65、80、100、150、200 |
| 精準度 |
±1.5%、±1% |
| 執行標準 |
執行國家檢定規程JJG198-94《速度式流量計》 |
| 安裝要求 |
前直管段≥5DN，後直管段≥1DN |
| 儀表材質 |
鋁合金；不鏽鋼（可選） |
| 介質溫度 |
-20~+80C° |
| 環境條件 |
環境溫度：-30~+60C°
相對濕度： 5%~95%
大氣壓力：70kpa~106kpa |
| 工作電源 |
1.外電源：+24VDC±15%，適用於4mA~20mA輸出、脈衝輸出、RS485
2.內電源：1組3.6V鋰電池，可連續工作三年以上 |
| 輸出功能 |
脈衝輸出、電流4mA~20mA輸出、控製信號和RS485 |
| 防爆等級 |
ExdIIBT4 ; ExiaIICT4 |
| 防護等級 |
Ip65 |
技術參數：
公稱通徑
（mm） |
流量 |
範圍（m3/h） |
工作壓力 |
精度等級 |
重複性 |
| （mpa） |
|
|
| DN15 |
A |
1.0~10 |
1.6
2.5
4.0
6.3
1 0
1 6 |
1.0
1.5 |
小於基本誤差限 性 值的1/3 |
| DN20 |
A |
1.5~15 |
| DN25 |
A |
3.0~30 |
| DN32 |
A |
6.0~60 |
| DN40 |
A |
7.0~70 |
| DN50 |
A |
15 ~150 |
| B |
10 ~150 |
| DN65 |
A |
16 ~160 |
| B |
20 ~190 |
| DN80 |
A |
40 ~400 |
| B |
10 ~200 |
| DN 100 |
A |
80 ~900 |
| B |
30 ~600 |
| DN150 |
A |
150~1800 |
| B |
40~900 |
| DN200 |
A |
240~3600 |
選型編碼：TBX - 口徑 - 輸出 - 溫度 - 壓力 - 精度等級
| 儀表口徑 |
DN15~DN200 |
| 信號輸出 |
I1 : 脈衝輸出 |
I2 : 電流4mA~20mA輸出 |
I3 : RS485 |
| 介質溫度 |
-20~+80C° |
| 壓力等級 |
氣體壓力/公稱壓力 |
| 精度等級 |
1.0 、 1.5 |
編碼舉例：TBX - 50 - I2 - 30 - 0.5/1.6 - 1.5
解 釋：智能旋進漩渦流量計，口徑DN50，電流4mA~20mA輸出，氣體溫度30C°，氣體壓力0.5mpa,公稱壓力1.6mpa，精度等級1.5級
