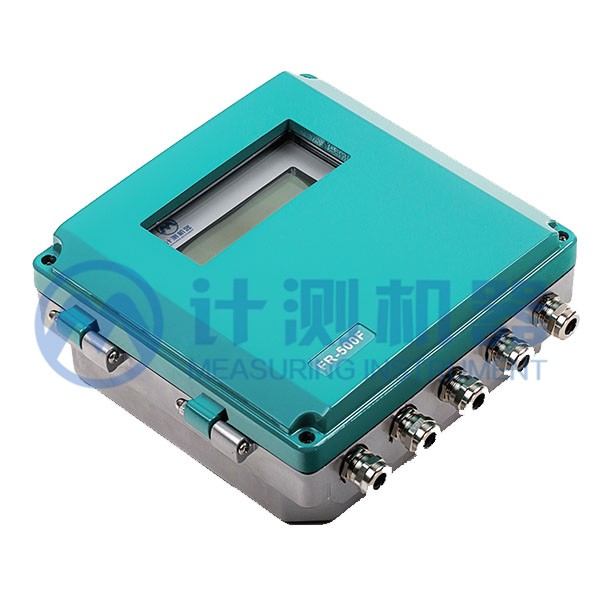

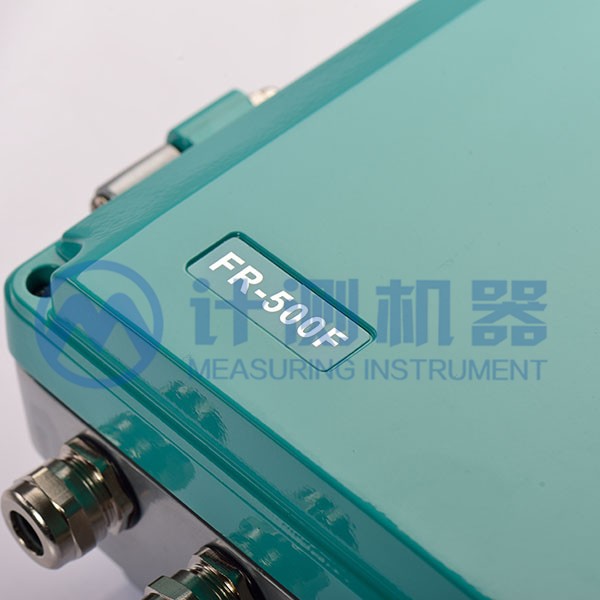

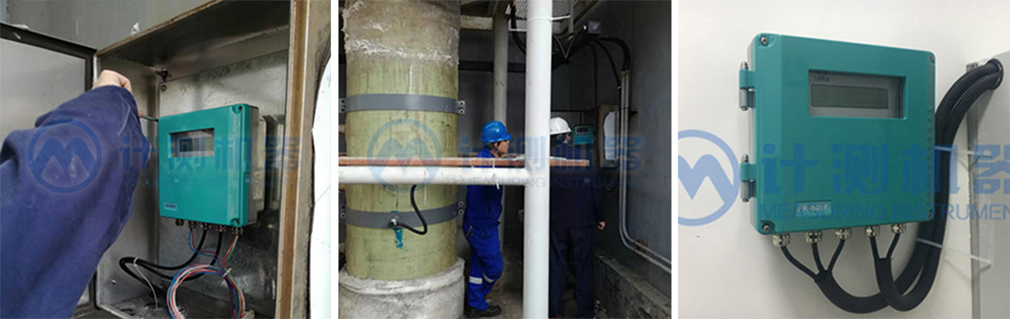

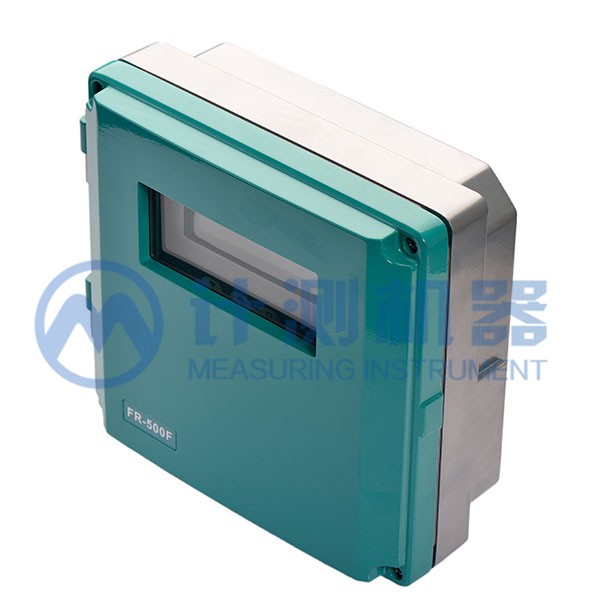

FR-500F固定式超聲波流量計可滿足您測量流量的需求，采用國際通用時差法數字信號分析方法，可以為測量幹淨以及絕大多數混濁或含氣泡的液體提供無漂移準確測量；幾乎所有元器件均（jun1）采用知名國際廠商，線路板經大規模生產線自動焊接完成，先進的生產工藝，嚴格的質量管理使整個儀表不良品率降到千分之一；外殼精鑄選用全新鋁材，無再生料添加，具有堅固、質量輕特點；表麵噴塗處理，美觀高檔，經過＞500小時鹽霧試驗，＞1000小時濕熱試驗，適應長期戶外使用；儀表結構專業精心設計，按鍵快捷布局合理美觀；窗口化菜單操作，簡單易學，即使是第一次使用，也可以幾分鍾之內完成測量，隻需輸入現場參數，用專用夾具把磁性傳感器夾裝在管外，並調好聲程，無需其他輔助工具，也無需管線上開孔、停產和停水；選擇插入式傳感器可以達到理性精度，在正確安裝的前提下，插入式傳感器精度優於1%，不會造成淤塞、阻礙與壓損，專業開孔工具可以帶壓不停水安裝，對於水泥或玻璃鋼等不可焊接管道可以定製管箍安裝插入式傳感器；FR-500F在現場應用中因為沒有部件會造成積聚和汙染，也不含可磨損的可動部件，初次安裝以及日後拆卸都非常方便，安裝成功後極少需要維護，和其他種類在線測量流量計相比具有獨特並不可替代的優勢；FR-500F目前廣泛用於國內外自來水計量，熱力管網平衡，鋼鐵冶金，環保水務，節能減排等眾多領域，外觀和性能均具有國內領先水平。
技術參數：
|
測量原理 |
時差相關原理 |
|
測量管徑 |
夾裝式傳感器：10mm～8000mm或更大，插入式傳感器：管徑≥80mm安裝 |
|
管壁厚度 |
≤50mm |
|
管道材質 |
幾乎所有的金屬和致密塑料管，對於混凝土或其他組份管材及有內襯請谘詢 |
|
夾裝式測量精度 |
管徑＞150mm:±0.5%～±1%;管徑≤150mm:±0.5%～±1.5% |
|
插入式測量精度 |
±0.5%～±1% |
|
重複性/線性度 |
±0.1%～±0.3% / 0.5% |
|
流速範圍 |
0.01～25m/s(正反雙向計量，並可計量淨流量) |
|
量程比 |
400:1(注：滿足上遊10倍管徑直管段，下遊5倍管徑直管段，流速大於0.3m/s) |
|
測量參數 |
體積流量和流速 |
|
外殼材質 |
壓鑄鋁，噴塑塗層，IP66 |
|
設計防護等級 |
IP65 IEC60529：2001 |
|
設計抗衝擊性能 |
IK08 IEC62262：2002 |
|
溫度範圍（短期） |
-40℃~120℃ IEC60068：1997 |
|
溫度範圍（長期） |
-20℃~80℃ IEC60068：1997 |
|
抗化學腐蝕性能 |
良好 |
|
阻燃等級 |
完全阻燃 |
|
無毒性 |
無鹵素 |
|
RoHS |
符合RoHS |
|
外形尺寸 |
240×230×100mm |
|
主機重量 |
3500g |
|
電器接口 |

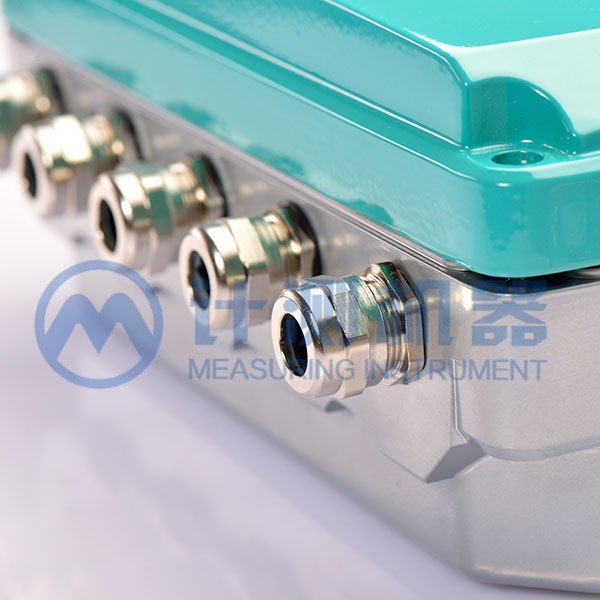

純銅PG11 |
|
顯示 |

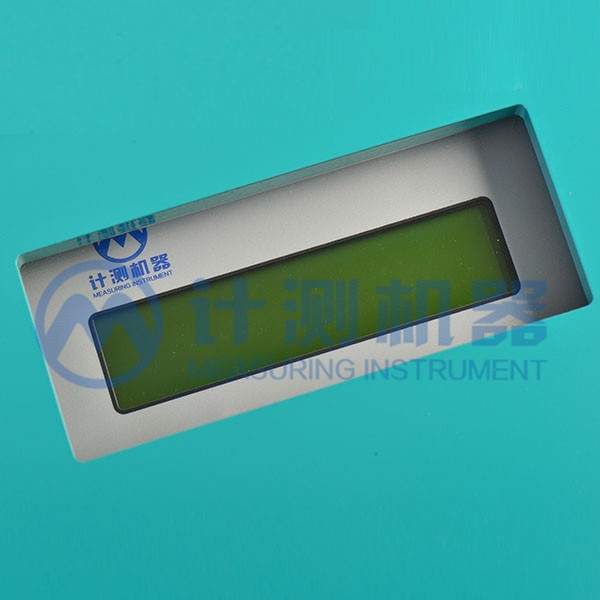

2×10漢字背光液晶顯示，顯示瞬時流量、流速、累積流量、信號狀態 |
|
鍵盤 |
16觸覺PC膜鍵盤 |
|
電源 |
AC85-260V或DC8-36V 50/60HZ |
|
功耗 |
≤1.5W |
|
工作電流 |
50mA |
|
存儲溫度 |
-20～70℃ |
|
模擬輸入 |
3路4-20mA電流輸入，可輸入壓力、溫度、液位等信號； |
|
模擬輸出 |
電流信號：1路4-20mA輸出，阻抗600Ω，精度0.1% |
|
頻率信號：1-9999HZ之間任選，OCT輸出 |
|
|
脈衝信號：正負淨流量及熱量累積脈衝，脈衝寬度6-1000ms |
|
|
數據接口：隔離RS485串行接口，支持MODBUS等協議 |
|
|
通訊協議 |
MODBUS協議，M-BUS協議 |
|
顯示語言 |
中、英、意三種語言 |
|
其他功能 |
日月年累積流量自動記憶功能，上、斷電時間和流量管理功能 |
傳感器參數：
|
外夾傳感器 |
常溫：FS1:10～100mm FM1:50～1000mm FL1:300～8000mm |
|
|
插入傳感器 |
標準：FC1:80~8000mm |
|
|
插入傳感器 |
≥80mm；鑄鐵，水泥，玻璃鋼等不可焊接管道需定製管箍安裝 |
|
|
溫度範圍 |
外夾標準:-40～+70℃ ;外夾高溫-40～+160℃ |
插入耐溫：≤160C° |
|
安裝方式 |
外夾式：不鏽鋼帶； 插入式：焊接底座碳鋼或不鏽鋼 |
|
|
適用區域 |
非防爆區 |
|
|
傳感器電纜 |
超聲波專用屏蔽電纜 |
|
選型編碼：
FR-500F - (傳感器) - DN(管徑) - M(電纜長度)
常溫傳感器：FS1:10~100mm（小型） FM1:50~1000mm（中型） FL1:300~8000mm（大型）
高溫傳感器：FS2:10~100mm（小型） FM2:50~1000mm（中型） FL2:300~8000mm（大型）
插入傳感器：FC1：標準插入 FC2：水泥插入
管段傳感器：請谘詢廠家訂貨
選型舉例： FR - 500F - FM1 - DN300 - M50
解 釋：固定超聲波流量計，配常溫中型傳感器，測量口徑300mm，電纜線長50m
