液體流量係列
< >

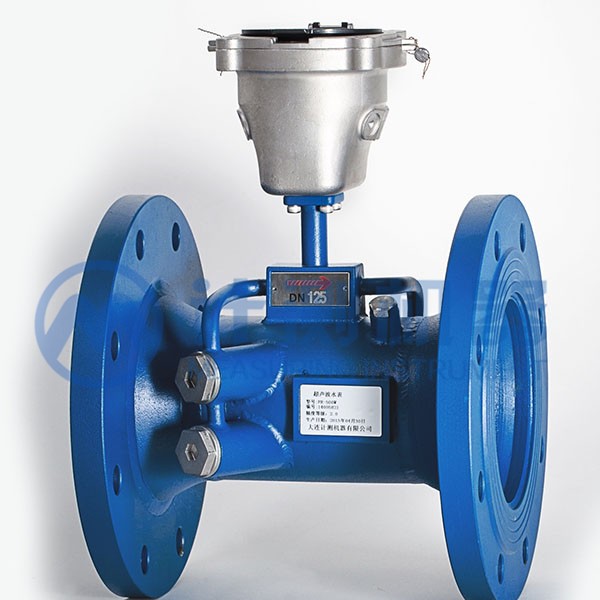

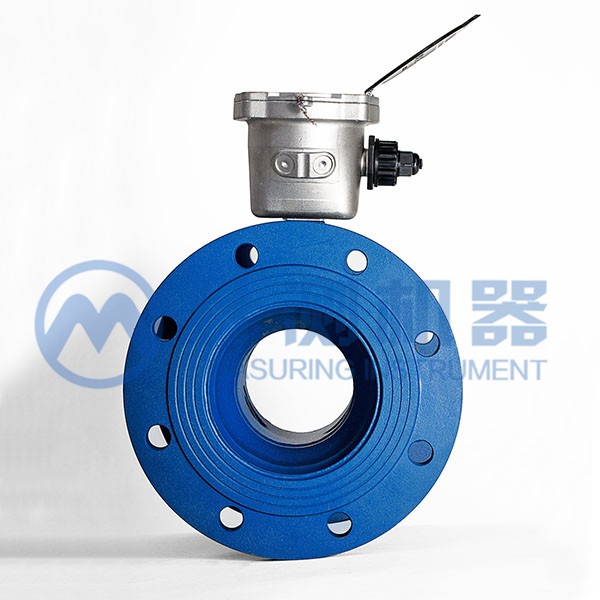

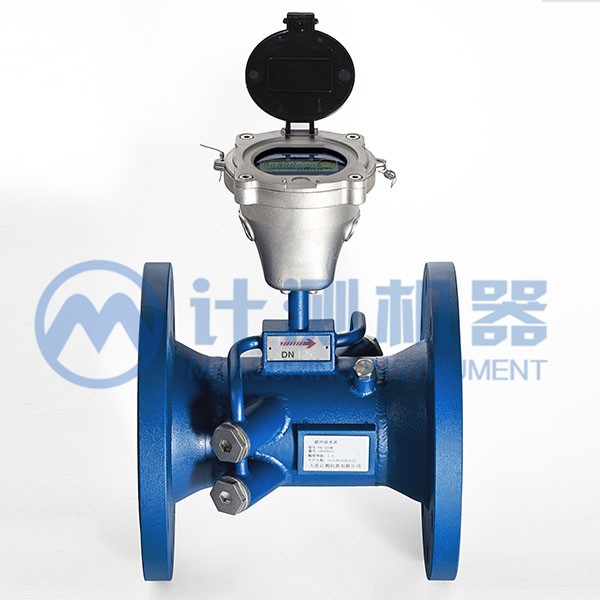

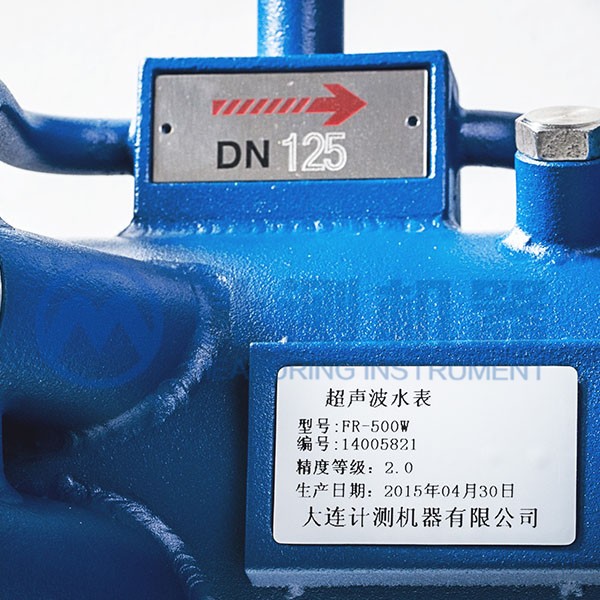

FR-500W超聲波水表

  • 適用介質

    ●飲用水
    ●水處理行業
    ●供暖水
    ●汽油、柴油等燃料油
    ●化學原料
    ●飲料等其他液體

  • 不適用介質

    漿液，氣體

FR-500W超聲波水表，有雙聲道和單聲道可供選擇，將先進的液體測量技術和低成本的變送器封裝結合在一起，變送器可以安裝在測量的測量點上。
0411-39246555

產品詳情



FR-500W超聲波水表，有雙聲道和單聲道可供選擇，將先進的液體測量技術和低成本的變送器封裝結合在一起，變送器可以安裝在測量的測量點上。因沒有可移動部件需要很少維護，並提供長期自由漂移的運行狀態，支持正反向流量計量，可設定多種流量單位，紅外通訊接口，支持CJ-188,M-BUS多種通訊協議；單聲道超聲波水表具有較大量程比，雙聲道對流體分層計量，可以提高測量準確度，廣泛用於城市供水管道、分戶用水量總表、水資源監測，同時用於多種工業現場，可選配無線供電和多種通訊接口，以便實現遠程抄表，FR-500W廣泛用於國內外自來水行業。

產品特點：

小於0.01m/s始動流速
流體雙聲道測量，提高精度
測量周期1秒一次，4秒檢定一次
內置鋰電池，電池壽命可達6年以上
IP68防護等級灌封機芯，可長期在水下工作
支持並兼容多種通訊協議，可實現無線遠傳
鑄鋼殼體滿足國際新城市輸水標準
核心器件MCU，運放，二三極管全部選用進口產品，高性能，功能更強大

技術參數：

儀表等級 單聲道1級；雙聲道2級
測量介質 水、汙水、海水（需定製不鏽鋼），並且充滿管道
測量溫度 ≤160℃
工作環境 溫度-10 ~45℃；濕度≤100%(RH)
壓力 1.6MPa/2.5MPa可選（非常規壓力請谘詢）
結構形式 一體式法蘭連接（采用國標）
材質 碳鋼或不鏽鋼（可選）
始動流量 小於0.01m/s始動流速
輸出 兩路隔離OCT或TTL脈衝輸出/一路兩線製4-20mA模擬輸出
氣候和機械
環境等級		 C級
電磁兼容性等級 E2級
通信接口 RS485
供電電源 內置電池（3.6V），或外置5V/24V供電
防護等級 IP68，可在水下2米工作

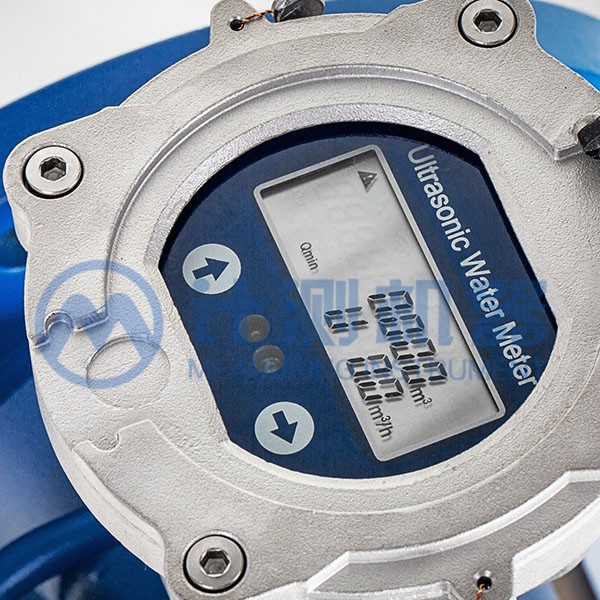

本地顯示 雙行顯示包括9位累計量，4位瞬時流量，以及狀態提示符單位
數據存儲 EEPROM/FLASH存儲數據，自動記錄前128月，512日流量
測流周期 測量狀態為1次/秒（也可設定為2-4次/秒）；檢定狀態為4次/秒
功耗 ﹤2.7AH/年，1節電池可使用6年以上

流量範圍：

公稱直徑
（mm）		 量程化
R		 流 量m3/h
始動流量 下限流量Q1 分界流量Q2 常用流量Q3 過載流量Q4
DN15 200 0.003 0.0125 0.020 2.500 3.125
DN20 200 0.0035 0.016 0.030 3.200 4.000
DN25 200 0.007 0.020 0.030 4.000 5.000
DN32 200 0.010 0.032 0.0504 6.300 7.875
DN40 200 0.015 0.100 0.160 20.000 25.000
DN50 100 0.030 0.400 0.640 40.000 50.000
DN65 100 0.059 0.630 1.008 63.000 78.750
DN80 100 0.064 1.000 1.600 100.000 125.000
DN100 100 0.094 1.600 2.560 160.000 200.000
DN125 100 0.120 2.000 3.200 200.000 250.000
DN150 100 0.270 2.500 4.000 250.000 312.500
DN200 100 0.315 4.000 6.400 400.000 500.000
DN250 100 0.508 4.000 6.400 400.000 500.000
DN300 100 0.770 6.300 10.080 630.000 787.500

尺寸及重量：

公稱
通徑		 外形尺寸 螺紋連接
A		 有效螺紋
長度		 重量
Kg		 壓力等級
MPa
L H1 H2 WI W2
DN15 110 17.5 168 58 90 G3/4B 10 2.2 2.5
DN20 130 24 173 58 90 G1B 12.5 2.3 2.5
DN25 160 25 185 58 90 G1¼B 13 2.5 2.5
DN32 180 31 177 58 90 G1½B 14.5 2.8 2.5
DN40 200 31 181 58 90 G2B 18 3.3 2.5

DN50-DN300

  外形尺寸 法蘭尺寸 重量 壓力等級MPa
外形尺寸     H2 W1 W2 外徑 螺栓孔中心圓直徑D1 螺栓孔徑×數量φxn 密封麵 法蘭厚度 C Kg
  L H1 D D2 f
DN50 200 70 131 76 95 165 125 18×4 102 2 19 10 1.6
DN65 200 75 135 79 95 185 145 18×4 122 2 20 11.5 1.6
DN80 225 94 132 94 95 200 160 18×8 138 2 20 13.6 1.6
DN100 250 104 140 104 104 220 180 18×8 158 2 22 18.6 1.6
DN125 275 117 148 117 117 250 210 18×8 188 2 22 23.5 1.6
DN150 300 134 155 114 114 285 240 22×8 212 2 24 30 1.6
DN200 350 165 254 165 165 340 295 22×12 268 2 26 35.5 1.6
DN250 450 197 269 197 197 405 355 26×12 320 2 29 58 1.6
DN300 500 223 287 223 223 460 410 26×12 370 2 32 76 1.6

選型編碼：請致電谘詢選型
